锥套胀套
发布日期：2014年05月14日 浏览次数：文章来源：http://www.lyxjd.com/ 作者：慈溪市龙韵同步带公司
导读：锥面紧固衬套与锥孔同步带轮安装使用方法： 使用锥面紧固衬套安装的锥孔同步带轮，安装、拆卸方便。以配用各种孔径的锥面紧固衬套，就可以适用各种轴径的安装、使用。 锥套型号 大端外径 A 长度 B 边孔位置直径
锥面紧固衬套与锥孔同步带轮安装使用方法：
使用锥面紧固衬套安装的锥孔同步带轮，安装、拆卸方便。以配用各种孔径的锥面紧固衬套，就可以适用各种轴径的安装、使用。

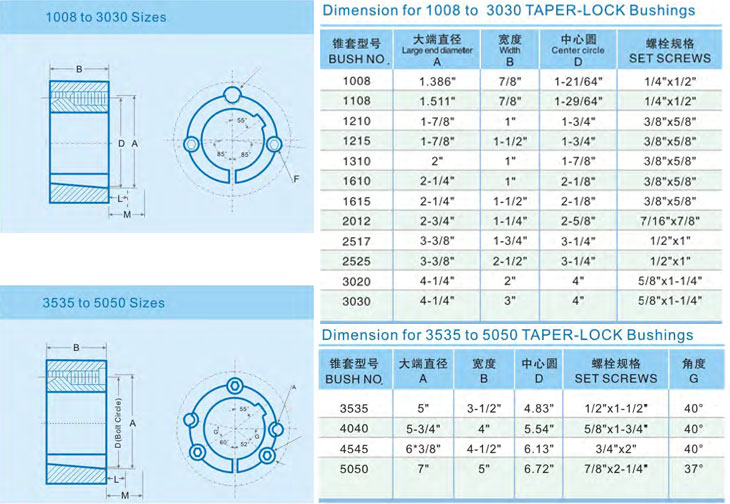

| 锥套型号 | 大端外径 A | 长度 B | 边孔位置直径 D1 | 螺孔直径 d1 |
| 1008 | 35.2 | 22.3 | 33.73 | M6 |
| 1108 | 38.38 | 22.3 | 36.92 | M6 |
| 1210 | 47.62 | 25.4 | 44.44 | M10 |
| 1215 | 47.62 | 38.1 | 44.44 | M10 |
| 1310 | 50.8 | 25.4 | 47.63 | M10 |
| 1610 | 57.15 | 25.4 | 52.97 | M10 |
| 1615 | 57.15 | 38.1 | 53.97 | M10 |
| 2012 | 69.85 | 31.8 | 66.68 | M12 |
| 2517 | 85.73 | 44.5 | 82.55 | M12 |
| 2525 | 85.73 | 63.5 | 82.55 | M12 |
| 3020 | 107.96 | 50.8 | 101.6 | M16 |
| 3030 | 107.96 | 76.2 | 101.6 | M16 |
| 锥套型号 | 大端外径 A | 长度 B | 边孔位置直径 D1 | 螺孔直径 d1 | G |
| 3535 | 127 | 89 | 122.68 | M12 | 40° |
| 4040 | 146.05 | 101.6 | 140.72 | M16 | 40° |
| 4545 | 161.93 | 114.3 | 155.7 | M20 | 40° |
| 5050 | 177.8 | 127 | 170.69 | M20 | 37° |
| 锥套型号 | 锥套内孔规格 |
| 1008 | 10. 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. |
| 1108 | 10. 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. |
| 1210 1215 | 11. 12. 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. |
| 1310 | 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. |
| 1610 1615 | 14. 15. 16. 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. |
| 2012 2017 | 18. 19. 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. |
| 2517 2525 | 20. 22. 24. 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. 55. 60. |
| 3020 3030 | 25. 28. 30. 32. 35. 38. 40. 42. 45. 48. 50. 60. 65. 70. 75. |
| 3525 3535 | 35. 38. 40. 42. 45. 48. 50. 55. 60. 65. 70. 75. 80. 85. 90. |
| 4030 4040 | 40. 42. 45. 48. 50. 55. 60. 65. 70. 75. 80. 85. 90. 95. 100. |
| 4535 4545 | 55. 60. 65. 70. 75. 80. 85. 90. 95. 100. 105. 110. |
| 5040 5050 | 60. 65. 70. 75. 80. 85. 90. 95. 100. 105. 110. 115. 120. 125. |
